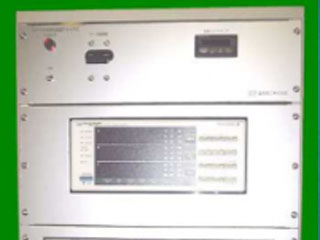

電源汎用検査装置

技術の進化や製品の多様化により需要の拡大が見込めるスマートフォンやタブレットなどの携帯端末。それらの充電器の機能検査にご利用いただけます。

あらゆる設定が簡単に、
自由自在

  • 入力電源、負荷、測定内容などが
    自由に選べます。
  • 入出力のタイミングが自由に設定できます。
  • 判定出力も勿論OK
  • 嬉しいローコスト
メイン画面は設定条件・
判定が一目瞭然

検査時間や検査数も
常時表示します

あらかじめ用意された項目に数値を入力するだけです。検査項目は常に表示され、検査状況に合わせてモニタに写し出されます。

測定仕様

  1. 測定順序
  2. 入力電圧値
  3. 負荷条件 無負荷・ショート・負荷モード(CV、CC、CR)
  4. 負荷値
  5. 検査確認項目(出力電圧・電流)
  6. 確認値と範囲

ステップ設定項目

  1. 入力電源と負荷の間に、全てWAIT入力可能
  2. 次ステップへの移行時に、電源及び負荷条件の有効/無効

※測定条件及びステップ設定項目はメモリーカードに登録できます。

測定仕様

  • 最大入力電圧 AC/DC 600V
  • 最大入力電流 AC/DC 20A
  • 定電源コントロール 外部電圧 DC0?10Vコントロール
  • 最大負荷入力電圧 DC120V
  • 最大負荷入力電流 DC30A
  • 最大負荷入力電力 150W

一般仕様

  • 形状 W345×H465×D500(Hはゴム足部を含まず)
  • 電源 *1 単相2線式 AC100V ±10%
  • 周波数 50/60Hz
  • 消費電力 最大AC10A以下
  • 使用周囲温度 5℃?+40℃
  • 使用周囲湿度 25%?80%RH(結露なきこと)
  • 使用雰囲気 腐食ガスなきこと
  • 接地方式 第3種接地(接地抵抗100Ω以下)
  • 交流電源波形歪率 5%以内

※1:AC電源は外部接続となります。 DC電源は内蔵です。

データの保存

測定データはファイルに保存でき、表計算ソフトなどで編集が可能です。

警報

  1. 稼動状態は、表示灯によりモニターできます。
  2. 外部への警報接点(無電圧接点出力 1個)

外部入力

  1. 外部入力 5点

※機種により仕様が幾分異なります。 詳細は営業窓口にお問い合わせください。
