注力する分野

画像処理システム

豊かな発想力、独自の視点で、現場での使いやすさ、作業の品質向上に貢献します。

協和商工(株)は、画像処理システムを開発する視点として現場での使い易さの追求を主体としています。外観検査、位置決め、仕分けなどさまざまな用途で使われる画像処理ですが、どのような用途で使用される場合でも高度な技術、精度が要求されるのは当然のことです。ただどのように優れた機能をもつ装置であれ、現場で実際に作業される方々が操作にストレスを感じるようなものであってはなりません。
これまでの多彩な業種でご導入いただいた実績をもとに、使い易さにこだわったシステムをご提案します。それぞれの要望を組み込んでカスタマイズしていきますので、気軽にご相談ください。

レンズ

画像処理装置は、これまで人間の目で見てきたあらゆる現場に取り込まれています。まだ人間にはかなわない部分も多いですが、使い方によっては遥かに高精度に早く「見る」ことが出来ます。一方で人間の目とは違った性質、特定の光(波長)だけを見ることによって、これまで見えなかったものすら見えるようになってきました。
これらは画像処理装置のみではなく、照明機器やレンズ・伝達機器(プリズムなど)などの使用手法によっても、さまざまなワークの形を私達に教えてくれます。今では外観検査のみならず、ワークの位置決めや寸法測定、文字認識など、多用な用途に使われています。当社は世界的な画像処理メーカ:コグネックス社とCVI契約(SIの統括部)を結ぶことで、これまで以上にお客様のお役に立てるものと考えています。

用途

  • 外観検査、文字・コード照合、寸法測定
  • メカの位置決め、傾き補正センサ
  • ワーク部品有無検査
  • 体積・面積の非接触測定

業務内容

  • システム設計
  • ハードウェア&ソフトウェア設計
  • メカ設計
  • 検証業務

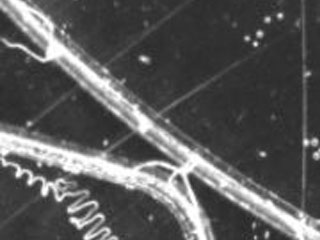

  • ハーフカットフィルム
    ハーフカットフィルム

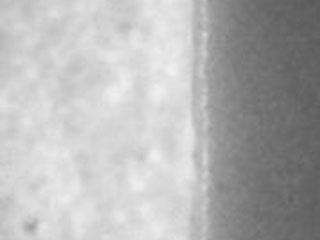

  • セラミック基板のμのパターンエッジを捉える。
    セラミック基板のμのパターンエッジを捉える。

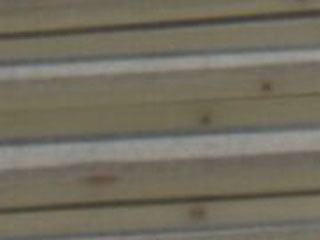

  • CSIで1mm幅の麺の油汚れを、超高速で捉える。
    CSIで1mm幅の麺の油汚れを、超高速で捉える。

画像処理では、目で見たイメージと画像では全く違った現象が現れます。弊社ではお客様からのワーク検証業務を承っています。お気軽にご相談ください。

実  績
自動車用ホイール外形検査装置

ホイール上の穴位置を検出し、角度データを次工程へ伝送する。多種に対応出来るようにあらゆるデータ登録が可能。

開発環境In-Sight1000、PC
ユーザータイヤメーカ
鋼材レーザマーク読取装置

鋼材表面にレーザマーキングされた文字を文字検出する。数種類ある材質に自動対応(照明切替)。

開発環境In-Sight1000、PLC
ユーザー製鉄メーカ
絞りプレス製品外観検査装置

絞り加工された製品の縁に発生する凹凸の波打ち率を10μ以内で測定する。

開発環境In-Sight1000、PLC
ユーザーDAI/SNT
ラベル文字認識装置

高速に流れる印刷物に貼られたラベル文字を読み取り、文字データを転送する。(200m/min)

開発環境In-Sight1000、PC
ユーザー印刷メーカ
半導体封止材外形測定装置

半導体などの封止用材料の円柱形タブレットをμ単位で測定する。立体画像の中間直径・寸法測定。

開発環境In-Sight2000、PC
ユーザー半導体部品メーカ
医療、食品関連パッケージ外観検査装置

形状がさまざまなパッケージにあわせカスタマイズし、キズや汚れ、印字不良やロット№バーコード読取までを行なう。

開発環境In-Sight1000、PC
ユーザー民生品工場
リードフレーム樹脂バリ外観検査装置

ICインナーリードへの成形外観検査装置。

開発環境KV-100
ユーザー半導体製造装置メーカ
平面SWの外観検査装置

オンライン上で、SW貼付け位置・異物検出などの外観検査。

開発環境In-Sight2000、PC
ユーザー民生要素部品メーカ
